Details über TRIAC Dimming LED-Lichttechnik

In den letzten Jahren mit dem Aufkommen der globalen LED-kommerzielle Beleuchtung Märkten in China, darunter auch viele LED-Hersteller haben die LED-kommerzielle Beleuchtung Produkte in eine wichtige Position auf dem Markt Entwicklung. Vor allem aufgrund der jüngsten Japan, Europa und den Vereinigten Staaten und anderen großen Markt für LED-Beleuchtung Produkte für ihre hohe Effizienz, lange Lebensdauer, hohe Leistungsfaktor, flexible Erweiterung, dimmbar und andere Anforderungen, so dass der LED-Treiber-IC und Stromindustrie steht vor eine neue Revolution. Daher ist in den nächsten zwei Jahren, LED-Smart-Dimmen Lichtanwendungen, vor allem in der Anteil der Handelsbeleuchtung wird erwartet, schnell zu erhöhen.

Laut der Umfrage Analysebericht, ist der US-Markt eine größere Nachfrage nach Dimmen Produkte, fast 100% aller Dimmen Produkte. Europäische Märkte etwas weniger, aber auch einen Anteil von einem großen Anteil. Außerdem Lampen ersetzen die intelligente LED in diesem Jahr kann es eine groß angelegte kommerzielle sein. Und die überwiegende Mehrheit davon sind im Einklang mit dem Produkt Dimmen TRIAC-Dimmer verwenden. Daher Studium der SCR Dimmen LED-Beleuchtung Produkte, ist es sinnvoll.

1 SCR Dimmen Profil

Die Analyse der traditionellen Glühlampen, Halogenlampen und andere Dimm-System im Vergleich zu LED-Leuchten, Glüh- und Halogenlampen sind rein resistive Geräte, was bedeutet, dass es immer Strom- und Spannungsverläufe sind die gleichen, wenn Sie zur Verfügung, wenn Silizium Dimmen zu kontrollieren, Eingangs Spannungswellenform aufgrund von Veränderungen in den Winkel der Thyristor abweichen Sinuswelle, die Änderung wird die Eingangsspannung rms, können Sie den Zweck der Dimmung zu erreichen.

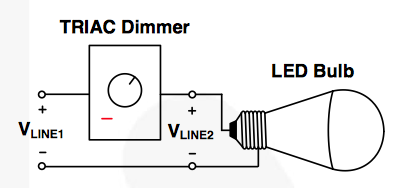

SCR mit einem Schalter in dem Potentiometer, um n Eingangsanschlüssen zum Steuern des Lichtschalters verbunden ist. Thyristor Prozess, die Änderung ihrer internen einstellbaren Widerstand Teilerverhältnis, ändert es seine Leitungswinkel, können Sie die Ausgangsspannung RMS zu ändern, so dass Dimmfunktion. Neben dem SCR sowie modernste Transistorhinterkante Dimmen-Technologie, sind die grundlegenden Prinzipien die gleichen.

2, SCR Dimmen Mängel und Probleme

Bei der Verwendung von SCR Dimmen, oder wird es eine Reihe von Fragen.

(1) Dimmvorgang, mit der Leitungswinkel der inneren Veränderungen in der Eingangsspannung Sinuswelle Thyristor zerstört wird, wodurch der Leistungsfaktor (PF) ist PF in der Regel weniger als 0,5 und am Dimmzeitverkür- reduzieren, wobei der kleiner der Leitungswinkel, Leistungsfaktor und niedriger (nur 0,25 1/4 Helligkeit).

(2) Wie oben, wird die Eingangsspannung Sinuswelle zerstört wurde, erhöhte nicht-sinusförmige Wellenformen harmonischen Koeffizienten.

(3) LED-Treiberschaltung Eingangs nicht-sinusförmigen Spannungsverlauf auf der Linie wird schwerwiegende Störsignale (EMI) verursachen.

(4) Dimmvorgang bei niedriger Last ist sehr leicht zu pflegen, weil der derzeitige Mangel an Instabilitätserscheinung, müssen Lösungen mit einem Ableitwiderstand kombiniert werden. Typischerweise der Ableitungswiderstand auf mindestens 1-2 Watt Leistung, was die Effizienz der Konstantstromquellenschaltung reduziert konsumieren.

(5) Bei Verwendung von SCR Dimmen Glühlampenstromkreis, wenn die Eingangs LC-Filter und SCR Schwingung aufgrund der thermischen Trägheit der Glühlampe könnte das menschliche Auge nicht sehen diese Schwingung. Und wenn der Triac-Dimmer-Schaltung mit LED-Treiberschaltung, die den Einsatz, werden hörbare Rauschen und Flimmern, das oft nicht akzeptabel ist zu produzieren.

3, SCR Dimmen Vorteil

Beleuchtungsmarkt Entwicklung so weit, obwohl es viele SCR Dimmen Mängel und Probleme, jedoch wegen seiner langen Geschichte, die Technologie ist ausgereift und stabil, ebenso wie Halogen- und Glühlampen haben die perfekte Kombination für einen großen Transfer optischen Markt . Dimmen in den meisten Regionen, die SCR Dimmen von Glüh- oder Halogen Ort installiert worden sind, haben die Verbraucher an den Wänden der beiden führenden Lichtanschlussdrähte an der Wand Einbau von SCR-Dimmer-Boxen und Drehknöpfe installiert wurde, und auch. Für Verbraucher, wenn man einfach austauschen können, Glüh- oder Halogenlampe auf, ohne dass die Thyristor-Schalter an der Wand oder einer anderen zu ersetzen, um die Anzahl der Leitungen zu erhöhen, ist es ein relativ einfaches Programm, aber vergleichen auch als eine allgemeine Praxis akzeptiert werden kann durch die Verbraucher. Dies bedeutet, dass LED-Beleuchtung Produkte wirklich, wenn Sie Glüh- und Halogenlampen und Thyristor-Dimmer dimmbar Anwendungen, muss sie mit dem SCR Dimmen Licht kompatibel sein komplett ersetzen wollen. Dies ist auch eine Herausforderung für die LED-Treiber-IC-Designer der gemeinsamen Seite zu entwickeln. Wie für die SCR-Dimmer und LED-Spezialplatte, um einen geeigneten IC zu entwickeln schien so wichtig.
